Отчет Журнал в Omnicomm Online

Отчёт «Журнал» содержит в табличном виде текстовую информацию по всем передаваемым терминалом параметрам. Данный отчёт позволяет увидеть на одной странице сразу все параметры, оценить их корректность, выявить ошибки или сбои. Он содержит в том числе параметры, которые не выводятся ни в одном другом отчёте (например, большинство показаний CAN-шины, количество спутников, наличие сигнала GPRS и т.д.).

В зависимости от настроек отчёта в большинстве случаев в нём содержатся следующие основные колонки:

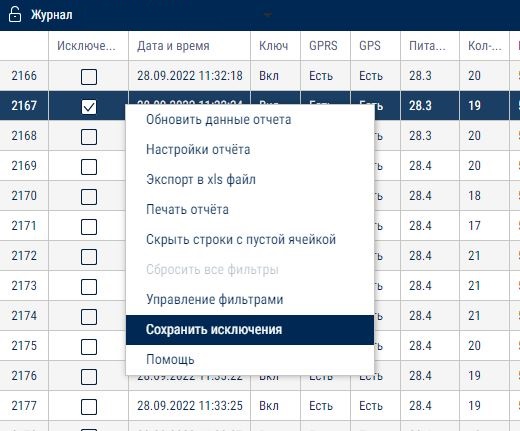

«Исключение» — позволяет исключить из расчёта записи, выделенные галочками. Полезно использовать, когда происходит выброс координат с подсчётом несуществующего пробега. Сохранение изменений производится через правую кнопку мыши и выбор пункта «Сохранить исключения».

«Дата и время» — содержит дату и время очередной записи пакета с данными.

«Ключ» — отображает включение и выключение зажигания.

«GPRS» — указывает на наличие сигнала GPRS. Полезная информация в случае перебоев со связью. Позволяет определить в какие моменты и в каких зонах пропадает GPRS связь и терминал перестаёт передавать данные.

«GPS» — указывает на наличие сигнала со спутников, позволяет судить о работоспособности GPS антенны.

«Питание» — отображает значение напряжения на входе питания терминала. В том числе напряжение на встроенном аккумуляторе терминала в случае отключения внешнего питания.

«Кол-во спутников» — показывает количество видимых спутников. Позволяет оценивать уровень сигнала GPS системы и правильности расположения антенны.

«Координаты» — географические координаты (широта и долгота), определённые по сигналам со спутников.

«Направление» — направление движения т/с по сторонам света.

«Высота» — значение высоты над уровнем моря. Позволяет сопоставлять расход топлива с рельефом местности.

«Пробег» — расстояние, на которое переместилось т/с после предыдущего пакета данных.

«Скорость» — скорость т/с на момент записи пакета данных.

«Ускорения по осям» — значение ускорений по осям, которые испытывал терминал, в случае соответствующих настроек в терминале.

«Обороты» — значение оборотов двигателя на момент записи пакета данных.

«LLS статус» — значение статуса датчика топлива, может принимать значения: «Нет» – если датчик не включен в терминале, «Готов» — датчик функционирует и передаёт корректные данные, «Не готов» — датчик подключен, но питание подано менее 15 секунд назад, «Ошибка» — датчик подключен, но выдаёт некорректные данные.

«LLS значение» — код, выдаваемый датчиком, соответствует уровню топлива в баке.

«LLS температура» — значение температуры в градусах Цельсия от датчика температуры, встроенного в топливный датчик.

«Глушение GSM» — отображает обнаружение глушения GSM связи, позволяет определить факт использования GSM глушилки.

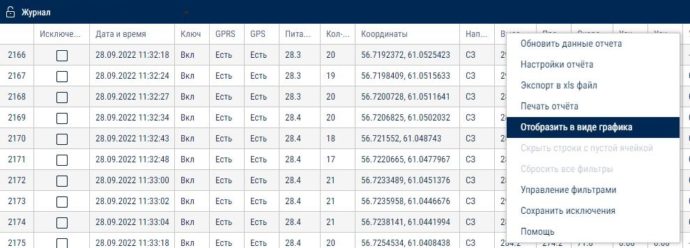

«Глушение GPS» — отображает обнаружение глушения GPS связи, позволяет определить факт использования GPS глушилки. Большинство значений из колонок отчёта «Журнал» можно отобразить в виде графика. Для этого достаточно щёлкнуть правой кнопкой мыши на названии колонки и выбрать пункт «Отобразить в виде графика».

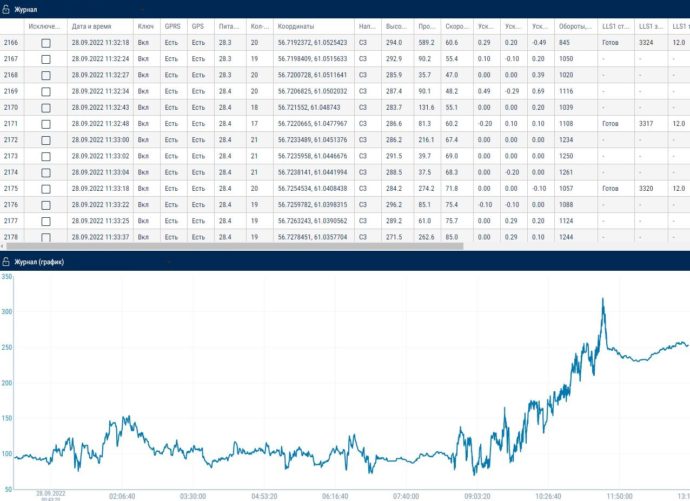

После чего ниже откроется дополнительное окно со значениями из выбранной колонки, представленными в графическом виде.
